HBYH系列智能型過電壓抑制柜/聚優柜/PT柜使用說明書

一、?抑制裝置的構成及主要元件的作用

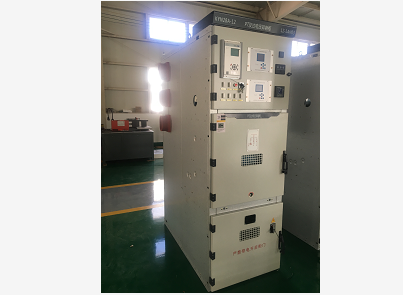

裝置（以下簡稱裝置）的柜體結構如圖1所示。裝置的主要元件及其作用如下：

?

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖1

1.?電壓互感器

為裝置提供被保護系統的二次電壓和輔助二次電壓信號,亦可為繼電保護裝置和計量儀表提供電壓信號。

1.?微機綜合控制器

根據電壓互感器提供的信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光等接地現象，只能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。

2.?尖峰過電壓吸收裝置HBP-SPA

尖峰吸收器是專門為抑制柜/聚優柜研制的過電壓保護裝置，能夠抑制過電壓尖峰，該過電壓保護裝置采用的氧化鋅閥片，能夠大大降低殘壓值，將相對地和相與相之間的各種過電壓限制在設備聚緣允許的較低水平。

3.?高壓隔離開關

用來控制裝置的投運和退出，在裝置需要檢修或調試時與系統隔離并形成明顯的斷開點。

一、?裝置的型號、主要技術參數及一次系統接線

1.?裝置的型號及其意義

裝置的型號為：

?

1.?裝置的主要技術參數

額定電壓（kV）：6、10、35

額定頻率：50Hz

3. ??裝置的一次原理接線圖裝置的一次原理接線如圖2所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。

一、?抑制裝置的工作原理

抑制柜/聚優柜/PT柜內采用我們公司研制的專用元器件—尖峰過電壓吸收裝置，該裝置能夠有效平緩電壓的上升前沿削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元器件與本公司生產的過電壓保護裝置及消弧柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。

抑制柜/聚優柜/PT柜在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次過電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。

當系統出現諧振，抑制柜智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。

抑制柜具有RS485接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。

如果是PT單相斷線故障，則裝置輸出開關量接點信號，同時可通過RS485（或RS232）接口與微機監控系統實現數據遠傳。

二、?裝置的現場安裝調試與投退操作

1．現場安裝注意事項

?1.1?裝置一、二次設備的現場安裝工作，由用戶負責。若用戶要求，我公司可以提供技術指導。

?1.2?主母排對地、不同相母排之間應不小于不同相帶電導體之間的電氣距離，否則應加裝相間隔板或套熱縮套管。

1.3?裝置中的尖峰過電壓吸收裝置?HBP-SPA，在搬運和安裝過程中嚴禁手提電纜。?HBP-SPA的各相電纜之間應不小于不同相帶電導體之間的安全距離。HBP-SPA的任一相電纜不得沿著其它相母排敷設，與不同相母排之間應不小于不同相帶電導體之間的安全距離。

1.4?裝置在現場做整體耐壓試驗之前，應將HBP-SPA電纜從母排上斷開，并切斷微機綜合控制器和真空接觸器的控制電源。

2.?裝置的現場調試項目和標準

2.1?主回路、控制回路和輔助二次回路工頻耐壓試驗

表1???裝置一、二次回路工頻耐壓值?????????????????單位：kV

?

?

用2500V搖表測試主回路絕緣電阻不低于500MΩ，控制和輔助二次回路用2500V搖表測試絕緣電阻不低于10MΩ，方可進行工頻耐壓試驗，加壓標準與時間見表1。

2.2 ?HBP-SPA絕緣電阻測試和工頻放電試驗

?????用2500V搖表測試主回路絕緣電阻不低于500MΩ，分別對?HBP-SPA的AB、BC、BD、CA、CD、AD施加試驗電壓。試驗時將20A的數字?????????????????????????????????????????????????????????電流表（或數字萬用表電流檔）串入?HBP-SPA的接地端。?HBP-SPA放電時數字電流表會立即發生跳變，此時應立即切斷電源并讀取?HBP-SPA放電電壓值。?HBP-SPA的工頻放電電壓超出表2規定的范圍時，應與本公司聯系處理。

表2 ??HBP-SPA工頻放電電壓值

2.3 ?PT高壓側熔斷器測試

????????用萬用表電阻檔測試PT高壓側熔斷器阻值應符合要求。

2.4?裝置的模擬試驗

用本公司的專用模擬測試儀，向裝置施加試驗電壓。

做PT斷線時的加壓數值及裝置面板顯示情況見表3，同時裝置相應的輸出信號接點應接通。

表3 ??HBYH裝置模擬PT斷線試驗輸入電壓信號數值????單位：V

?

2.5?裝置的整組動作及閉鎖試驗

????裝置通入工作電源，隔離開關斷開時微機控制器面板顯示“停運”字樣和當前時間。

?操作微機綜合控制器裝置面板上的按鍵合、分PTK，應準確動作。

2.6?裝置的投運試驗

檢查保護裝置各部均正常后，投入控制器工作電源，面板應顯示“停運”及當前時間；

確認控制器工作正常、面板顯示正確后，投入裝置的隔離開關，面板顯示應“投運”及當前時間；

2.7?裝置的投運和退出操作

2.7.1裝置的投運操作

???a、裝置投運前應檢查柜內無灰塵雜物，各元件表面清潔無污穢，所有外部接地線已拆除，所有熔斷器組件已正確牢固安裝，過電壓保護器已正確連接，隔離開關處于分閘位置；

???b、檢查裝置控制電源已投入，抑制控制器顯示‘停運’和當前時間；

???c、檢查PT二次電壓回路的空氣開關處于分開狀態。

???d、在一次母線帶電沖擊試驗合閘前投入隔離開關，此時抑制控制器應顯示‘投運’和當前時間；

???e、裝置一次回路高壓帶電后柜內應無異常響聲和放電聲音，用萬用表在PT二次回路空氣開關上端測量三相相電壓應在60左右，線電壓應在100V左右，開口三角零序電壓應不大于3V；

???f、高壓母線沖擊完畢正常帶電且PT二次電壓輸出正常后，投入PT二次回路空氣開關，各個間隔的儀表電壓顯示應正確無誤；

2.7.2裝置的退出操作

???a、抑制控制器顯示‘投運’和當前時間；

???b、拉開隔離開關，此時抑制控制器應顯示‘停運’和當前時間；

???c、拉開PT二次回路空氣開關；

???d、如需進入裝置柜內檢修，則需經過‘驗電’、‘放電’、‘掛地線’后方可進入柜內。

一、?裝置的運行、維護與檢修

?1、裝置運行中的檢查項目

檢查裝置抑制控制器面板顯示是否正常（‘投運’和當前時間）；

檢查盤上儀表指示是否正常；

裝置運行中有無異常聲音和放電聲音。

2、裝置異常運行的處理

2.1?面板顯示異常

?????a、應檢查PT二次回路及輸出電壓是否正常，PT二次回路空氣開關是否有跳開(熔斷器是否熔斷);

?????b、如抑制控制器面板無顯示，檢查抑制控制器工作電源（AC220V/DC220V/DC110V）是否正常，控制器電源線是否松動。

?????若上述檢查未發現異常，則與本公司技術人員聯系。

2.2?裝置運行中有異常聲音

?????應仔細檢查辨認是電磁聲音、機械震動聲音還是放電聲音，同時測試PT二次輸出電壓分析判斷是鐵磁諧振、絕緣不良或系統故障等引起，根據不同原因采取相應措施。

3、裝置動作后的處理

3.1?裝置故障報警后的處理

?????裝置故障報警后，可先按照裝置異常運行時的處理方法進行檢查，若未發現異常，則與本公司技術人員聯系。

3.2?裝置發出PT斷線信號時的檢查處理

????檢查微機控制器PT二次回路電壓輸入是否正常，如正常則為微機控制器故障，如PT二次回路電壓符合PT斷線告警條件根據裝置面板上顯示的故障相別,檢查PT高壓側熔斷器是否熔斷，PT一次回路是否良好。

3.3?裝置發出金屬接地信號時的檢查處理

????檢查微機控制器PT二次回路電壓輸入是否正常，如正常則為抑制控制器故障，如PT二次回路電壓符合單相金屬接地告警條則件利用自動選線裝置或人工選線，參考裝置面板上提示的故障相別,選出故障線路。當故障線路被切除或故障消失后，裝置自動恢復到正常工作狀態。

在線電壓的水平，不必擔心系統運行的安全問題。

當故障線路被切除或故障消失后，可通過裝置面板上的操作按紐將裝置復位，也可通過計算機監控系統或后臺終端將裝置復位。

4、裝置的檢修

4.1?安全措施

?????裝置檢修前或裝置動作后更換易損件之前，須做好下述安全措施：

????a、切斷裝置的工作電源；

????b、拉開裝置的隔離開關，分開PT二次回路空氣開關；

????c、完成停電、驗電、裝設接地線等保證安全的技術措施；

????d、取下PT高壓側熔斷器；

????e、拆除?HBP-SPA引線電纜；

f、緊固柜內各部件螺絲并清除柜內污穢及灰塵。

4.2?裝置正常檢修時的檢查項目

????裝置1～2年檢查一次，或隨母線等設備一同檢修。正常檢修時可進行如下檢查試驗：

????a、裝置一、二次回路的絕緣電阻測試及工頻耐壓試驗；

????b、HBP-SPA的絕緣電阻及工頻放電電壓測試；

????c、手動檢測PTK分合狀態是否正常

????4.3?裝置故障修復后的檢查

a、當裝置更換抑制控制器或更換抑制控制器的部件后，應采用專用模擬測試儀進行模擬試驗，試驗方法與試驗標準見第三項第2.4條。

b、若用戶暫時沒有專用模擬測試儀，也可根據本裝置的原理用調壓器、隔離變、電壓表等臨時組成試驗設備。

?

二、?裝置及運行中所在系統

該抑制柜/聚優柜/PT柜適用于3~35KV發電、變電和用電企業的電力系統，并可替代電壓互感器柜/PT柜，專用避雷器柜等。

?
